בדיקת פיצוץ USMC Quantico — מה זה אומר על ממ"דים ומבני ציבור בישראל

שיטת NUDURA ICF בישראל בעלות 6,500–8,500 ₪ למ"ר — חוסכת עד 50% זמן בנייה לעומת בנייה קונבנציונלית, עם בידוד תרמי R-20 עד R-23.5.

נתונים מרכזיים – בניית NUDURA ICF בישראל

  • עלות: 6,500–8,500 ₪ למ"ר
  • קיצור זמן בנייה: עד 50%
  • בידוד תרמי: R-20 עד R-23.5
  • בידוד אקוסטי: עד STC 50

בדיקת הפיצוץ של ה-USMC בקוונטיקו: משמעויות חדשות לרמת המיגון במבנים בכלל ובמבני ציבור בישראל בפרט

ניסוי פיצוץ שבוצע כבר בשנת 2003 עבור חיל הנחתים האמריקאי (USMC) בבסיס שבמתקן קוונטיקו, וירג'יניה, מקבל משמעות מחודשת בענף הבנייה הישראלי של 2026. תוצאות הניסוי, שבו נבחן קיר שנבנה במערכת NUDURA ICF, הצביעו על רמת עמידות העולה באופן משמעותי על דרישות התקן הישראלי למרחבים מוגנים. ממצאים אלו מעלים שאלות עקרוניות לגבי סטנדרט המיגון המיושם כיום במבני ציבור, בתי ספר ומרכזים קהילתיים, במיוחד באזורי העימות ובעיקר בצפון הארץ ובדרומה. הבדיקה מציבה רף חדש לחשיבה על הגנת מבנים בישראל. בהקשר המקצועי, תקנים ואישורי איכות לבנייה מתקדמת מספק הרחבה חשובה לנושא. בהקשר המקצועי, אישורי בטיחות אש בינלאומיים מספק הרחבה רלוונטית לנושא.

תמונה ראשית
תמונה ראשית — תמונה ראשית — אקובילד יח״צ
תמונה נוספת 2
תמונה נוספת 2 — אקובילד יח״צ

ניסוי קוונטיקו: משמעות הנדסית למיגון מודרני מול איומים מתפתחים

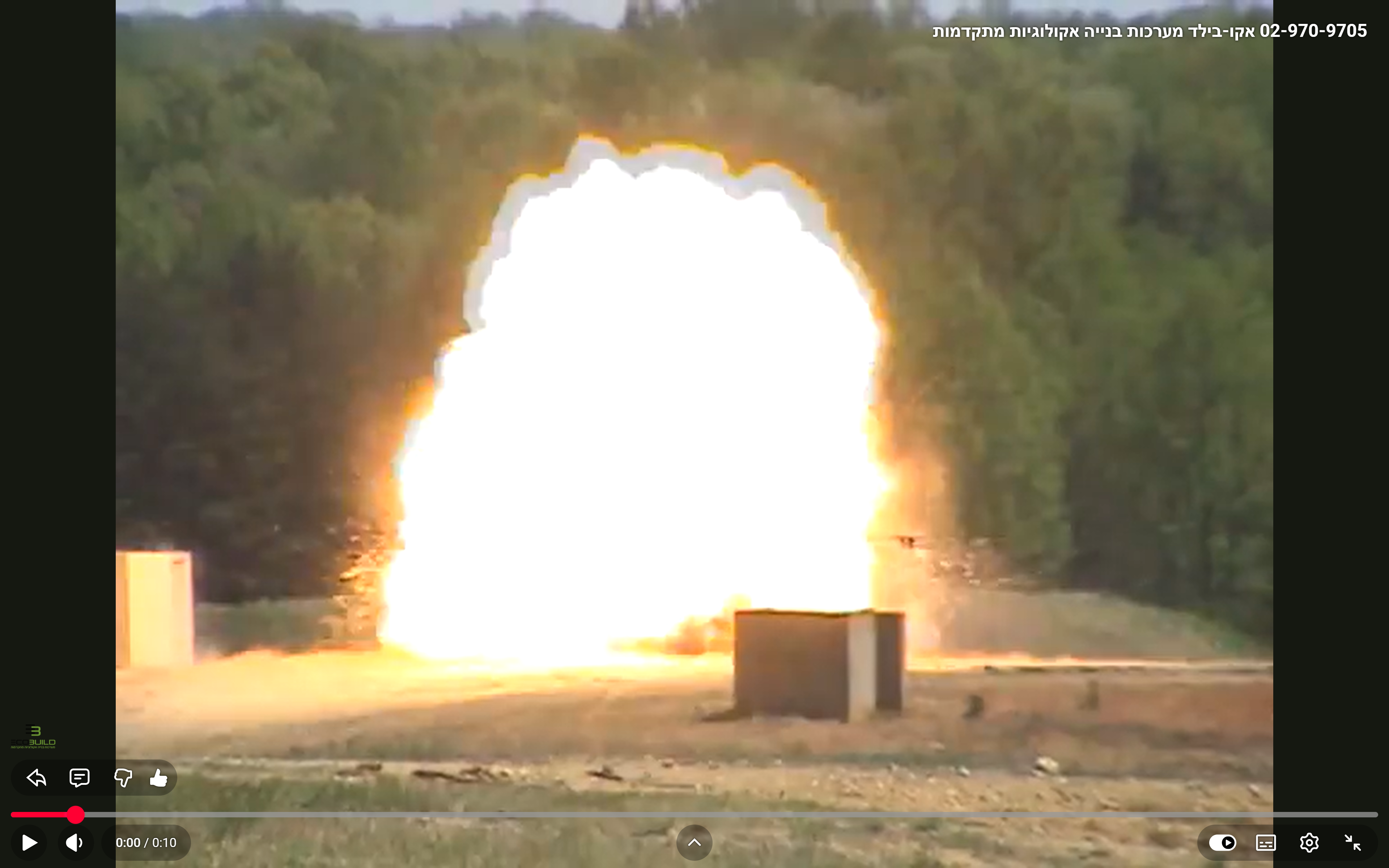

הבדיקה המדוברת בוצעה בהתאם לפרוטוקול UFC 4-010-01 של משרד ההגנה האמריקאי, המגדיר סטנדרטים קפדניים לתכנון מבנים עמידים בפני פעולות טרור. במסגרת הניסוי, הוצב מטען במשקל 50 ליברות (כ-22.7 ק"ג) של TNT צבאי במרחק של 1.8 מטרים בלבד מקיר שנבנה באמצעות מערכת NUDURA. מטרת הבדיקה הייתה לבחון את יכולת הקיר להתמודד עם הדף ולחץ קיצוניים, ולמנוע את האיום המשמעותי ביותר במצבים אלה: חדירת רסיסים (spalling) אל תוך המבנה. הסבר טכני מורחב בנושא זה מופיע בחוסן מבני: תפקיד המעטפת בבטיחות המבנה. בהקשר המקצועי, מחקר EUCENTRE על עמידות סייסמית של NUDURA ICF מספק הרחבה חשובה לנושא. הסבר טכני מורחב בנושא זה מופיע בחוסן מבני: תפקיד המעטפת בבטיחות המבנה. הסבר טכני מורחב בנושא זה מופיע בחוסן מבני: תפקיד המעטפת בבטיחות המבנה.

תוצאות הניסוי, כפי שתועדו בדוח הרשמי, היו חד-משמעיות. למרות עוצמת הפיצוץ והקרבה הקיצונית, הקיר נותר עומד במלואו ולא נגרם לו כל נזק מבני. חשוב מכך, נרשמה אפס חדירת רסיסים לחלל הפנימי של המבנה. המשמעות ההנדסית היא שהקיר הצליח לספוג ולפזר את אנרגיית הפיצוץ במלואה, תוך שמירה על שלמותו המבנית והגנה מוחלטת על החלל המוגן. הנתון המרכזי שצוין הוא שרמת האיום בניסוי זה גבוהה פי שניים ויותר מדרישות המיגון התקניות של פיקוד העורף בישראל לממ"ד (מרחב מוגן דירתי). ניסוי זה מהווה אבן בוחן קריטית ליעילות טכנולוגיות בנייה מודרניות מול איומי פיצוץ.

פערים בסטנדרטים: בין דרישות התקן הישראלי לטכנולוגיות הבנייה הקיימות

בישראל, תכנון המרחבים המוגנים כפוף להנחיות מחמירות (ובצדק) של פיקוד העורף, המגולמות בתקנים הרלוונטיים. דרישות אלו מהוות קו בסיס הכרחי להבטחת ביטחונם של האזרחים. עם זאת, התוצאות מניסוי קוונטיקו מדגימות כי קיימות טכנולוגיות בנייה זמינות, הנמצאות בשימוש בישראל מאז 2016, המציעות רף ביצועים גבוה משמעותית מהרף הנדרש בתקן. פער זה בין הנדרש בתקן לבין האפשרי מבחינה טכנולוגית פותח דיון מקצועי חשוב בנוגע לעדכון ולשדרוג סטנדרטים קיימים.

הדיון אינו עוסק בערעור על התקן הקיים, אלא אולי בבחינת האפשרות להעלות את רף המיגון במבנים קריטיים, או לדרוש מספקי חומרי הבנייה את המינימום הנדרש בתקן, תוך התחשבות במורכבות הגיאו-פוליטית בישראל. גופים ציבוריים, רשויות מקומיות ויזמים הבוחנים פרויקטים חדשים, בעיקר באזורים המוגדרים כבעלי סיכון גבוה, יכולים כעת לבסס את תכנונם על נתונים אמפיריים המצביעים על רמת הגנה משופרת משמעותית. מערכות קיר מתועשות המשלבות ליבת בטון מזוין, כמו מערכת NUDURA, מספקות מענה מבני העומד בדרישות תקן קונסטרוקציות הבטון (ת"י 466) ובה בעת מציגות ביצועי-על תחת עומסי הדף. פיתוח ואימוץ של פתרונות אלו תורמים לחיזוק החוסן הלאומי.

דורון ערוסי הלוי, מייסד ומנכ"ל אקובילד סיסטם בע"מ, המייבאת ומשווקת את המערכת בישראל, מדגיש בהקשר זה: "כאשר אנו בונים מבנה ציבורי, ובפרט מוסד חינוך, האחריות שלנו חורגת מעמידה בדרישות המינימום, מבחינתנו דרישות המינימום שתקנים הישראליים הם רק קו ההתחלה שלנו. תבעיקר בגלל שהטכנולוגיה שלנו מאפשרת לנו כיום להעניק רמת הגנה שבעבר הייתה נחלתם של מתקנים אסטרטגיים בלבד, ועלינו לבחון את יישומה במקומות בהם הסיכון הוא יומיומי ומוחשי. זוהי חובתנו המקצועית והמוסרית."

יישומים אסטרטגיים: מיגון מוסדות חינוך, בריאות וביטחון באזורי סיכון

המשמעות המעשית של נתונים אלה רחבה במיוחד בהקשר של מבני ציבור באזורים גאוגרפיים בעלי איום ביטחוני מוגבר. בתי ספר, גני ילדים, מרכזים קהילתיים, בסיסים צבאיים, תחנות משטרה ומרפאות הם מתקנים המאכלסים אוכלוסייה רבה, ולעיתים קרובות משמשים כמרכזי התכנסות וסיוע בעת חירום. הבטחת עמידותם בפני איומים בליסטיים ואחרים היא יעד אסטרטגי מהמעלה הראשונה עבור הרשויות המקומיות והמדינה כולה. היכולת להקים קירות מעטפת חיצוניים בעלי עמידות מוכחת לפיצוצים בעוצמה גבוהה, משנה את תפיסת המיגון ממודל של "חדר ביטחון" למודל של "מבנה מוגן" באופן מקיף.

תיקוף הנדסי מקיף: עמידות סייסמית, תרמית ועמידות באש – מבנה בטוח לכל איוּם כמה שאפשר

עמידותו של רכיב מבני אינה נמדדת במדד יחיד. לצד העמידות בפיצוץ, מערכת מבנית מודרנית נדרשת לעמוד בשורה ארוכה של תקנים ובדיקות בינלאומיות ומקומיות. מערכת NUDURA, הפועלת בלמעלה מ-86 מדינות ברחבי העולם, מחזיקה בתיק תיעוד נרחב הכולל למעלה מ-700 מסמכים טכניים זמינים לציבור, לרבות אישורים ותקנים בינלאומיים כמו BBA 07/4416 בבריטניה ו-ICC-ESR-2092 בארה"ב. ותקנים של האיחוד האירופאי ותקנים אמריקאים צבאיים היקף התיעוד מבטיח אמינות ובדיקות קפדניות.

בהיבט הסייסמי, דוח מחקר בן למעלה מ-360 עמודים ממרכז EUCENTRE (פרוטוקול EUC062/2024E) מדגים כי קירות המערכת מציגים רמת דוקטיליות (גמישות מבנית) של μ=15-19, שיפור של עד 87% בהשוואה לקירות בטון בבנייה קונבנציונלית. ביצועים אלו עולים על הדרישות המחמירות של התקן הישראלי לעמידות מבנים ברעידות אדמה (ת"י 413) ומקבילים לדרישות Eurocode 8 – התקן האירופאי. כמו כן, המערכת עומדת בדרישות עמידות אש מחמירות, עם סיווג של 4 שעות לפי אישור UAE Civil Defense וסיווגים מקבילים לפי תקנים אירופאים (CSTB EN 13501-1) וישראלים (ת"י 931 ות"י 755), מה שמבטיח הגנה מקיפה במגוון מצבי חירום.

ערוסי הלוי מוסיף בהקשר זה: "הבסיס לאמון בענף הבנייה הוא שקיפות מוחלטת ונתונים הניתנים לאימות מדעי. אנו מנגישים את כלל התיעוד הטכני, לרבות דוחות מעבדה מלאים ממוסדות יוקרתיים כמו EUCENTRE, מכיוון שעל מהנדסים, אדריכלים וקובעי מדיניות לקבל החלטות על בסיס מידע הנדסי מוצק ומהימן, לא על בסיס הצהרות ריקות או ספיצים של מכירות. זו מחויבותנו לסטנדרטים הגבוהים ביותר." פירוט טכני מלא של מערכת NUDURA ICF של אקובילד זמין באתר אקובילד.

השילוב בין עמידות מוכחת בפיצוץ, ביצועים סייסמיים גבוהים, עמידות באש ובידוד תרמי ואקוסטי מעולה, מציב את מערכות הבנייה המתועשות מטיפוס NUDURA ICF כפתרון הוליסטי מודרני לבנייה בטוחה ויעילה. עבור מתכננים וקובעי מדיניות, המשמעות היא יכולת לתכנן מבנים בטוחים יותר, קיימים יותר, יעילים יותר אנרגטית ועמידים יותר לאורך זמן, תוך התבססות על גוף ידע הנדסי ואקדמי מבוסס ומתועד היטב. פתרונות אלו נותנים מענה לא רק לאיומים ביטחוניים, אלא גם לאתגרי אקלים וקיימות. עמידה בתקנים בינלאומיים לצד התאמה לדרישות המקומיות מחזקת את מעמדה של מערכת זו כאופציה מובילה. מידע נוסף זמין באתר אקובילד סיסטם. פירוט טכני מלא של מערכת NUDURA ICF של אקובילד זמין באתר אקובילד, וכולל נתונים מפורטים על יתרונות המערכת. העתיד של הבנייה המודרנית טמון בשילוב טכנולוגיה, קיימות וביטחון, ואקובילד סיסטם עומדת בחזית המגמה הזו. פירוט טכני מלא של פתרון הקירות של NUDURA ICF זמין באתר אקובילד.

לפרטים נוספים ולתגובות

שאלות נפוצות

כמה עולה בנייה בשיטת NUDURA ICF בישראל?

עלות בנייה בשיטת NUDURA ICF בישראל נעה בין 6,500–8,500 ₪ למ"ר (כולל שלד מלא ובידוד), תלוי במורכבות הפרויקט וגימורים. השיטה מיושמת בישראל מאז 2016.

איזה ערכי בידוד תרמי משיגים קירות NUDURA ICF?

קירות NUDURA ICF מספקים בידוד תרמי של R-20 עד R-23.5 (תלוי בדגם), העולה משמעותית על דרישות תקן 1045 הישראלי וחוסך עד 70% בעלויות אנרגיה.

כמה זמן חוסכת בנייה בשיטת ICF לעומת בנייה קונבנציונלית?

שיטת NUDURA ICF מקצרת זמן בנייה של שלד מבנה בעד 50% לעומת בלוקים מסורתיים, כי יציקת הבטון, הבידוד והקיר הפנימי מתבצעים בפעולה אחת.

האם NUDURA ICF יקר יותר מבנייה רגילה?

העלות הישירה (6,500–8,500 ₪ למ"ר) דומה או מעט גבוהה מבנייה קונבנציונלית, אך החיסכון של עד 50% בזמן הבנייה ועד 70% באנרגיה משלמים את ההשקעה תוך 5–7 שנים.

מה כלול במחיר למ"ר של בניית ICF?

המחיר 6,500–8,500 ₪ למ"ר כולל שלד בטון מלא, בידוד תרמי דו-צדדי R-20 עד R-23.5, ובידוד אקוסטי עד STC 50 — חוסך עלויות נפרדות של בידוד וגיבוס.
